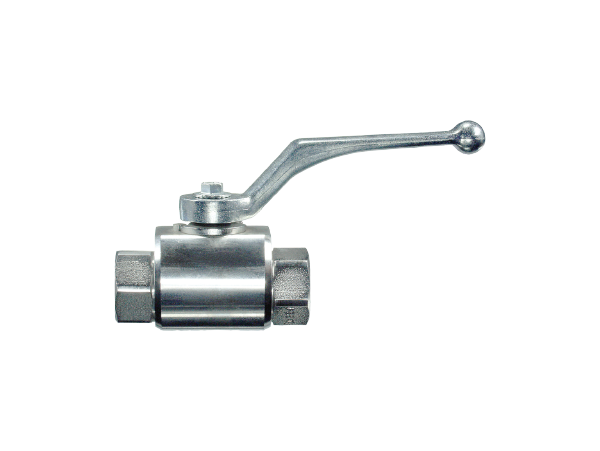

Küresel vana, basınçlı sıvıların geçişinde veya engellenmesinde kullanılırlar.paslanmaz küresel vana özellikleri
Küresel vana cinsleri ve sızdırmazlık contaları üretici tarafından müşteri talebi doğrultusunda, içinden geçen sıvılar, basınç ve ısı gibi müşteri spektlerine uygun olarak seçilirler.

Paslanmaz vanaların montaj bilgileri için tıklayınız.

Açıklama

Küresel Vana Teknik Bilgiler

Küresel vana, basınçlı sıvıların geçişinde veya engellenmesinde kullanılırlar. Küresel vana cinsleri ve sızdırmazlık contaları üretici tarafından müşteri talebi doğrultusunda, içinden geçen sıvılar, basınç ve ısı gibi müşteri spektlerine uygun olarak seçilirler.Vanaların uygunsuz sıvılar veya teknik şartlarda kullanılması ömrünü kısaltır veya arıza vermelerine sebep olur. Basınç ve ısı limitlerine riayet edilmesi gerekir (Küresel vana tanımlarına bakınız. )

Küresel Vana Seçimi

Küresel vanaların seçiminde ve kullanımında müşteri gerçekçi çalışma basınçlarını (basınç yükselmeleri/ impuls basınçları) dikkate almalıdır. Katalogta yer alan basınç değerleri statik değerlerdir. (Basınç kaybı) Düzensiz veya değişken basınç durumunda (Basınç kaybı II ve III) basınç kayıplarının dikkate alınması gerekiyor.Küresel vanalar için, genellikle boru hatlarında aynı basınç kademesine sahip veya aynı basınç değerlerine sahip ara flanşlar ve flanş bağlantıları seçilmelidir.

Küresel Vana Açılış ve Kapanış Bilgileri

Küresel vanalar açılış milinin 90° çevrilmesiyle açılp kapanır. Kapanış yönü EN ISO 5211 madde 8 e göre saat yönünde gerçekleştirilir. Açılış milinin alın yüzeyindeki işaretli nokta küresel vananın açılış noktasını göstermektedir. Tercihe göre küresel vanalar manuel veya akümülatörle çalışabilir.İstenilen cinsin sipariş esnasında belirtilmesi gerekmektedir. Ek parçalar için, ör: akümülatörlü, pozisyonlama anahtarı ilgili üreticinin kullanım kılavuzu geçerlidir. Küresel vanalar, elektrikli aparatlar sınıfına girmediğinden patlama tehlikesinin olduğu kullanım alanlarında ATEX sınıfında değerlendirilemezler.

Küresel Vana Fiyatları

Aşağıda verilen fiyatlar standart hidrolik yağlı sistemlerde -20°C ile +100°C ‘de çalışabilen vanalar içindir.paslanmaz küresel vana özellikleriFarklı bir akışkan ile yada sıcaklık aralığını daha geniş istiyorsanız pdf e göz atınız.

Ağırlık DN Basınc PB Diş Urun Kodu Fiyat €
BSP Female Thread DIN ISO 228 POM – NBR
0.35 5 500 G 1/8″ RKH-G-1/8″-4423 92.00 €
0.35 6 500 G 1/4″ RKH-G-1/4″-4423 92.00 €
0.5 10 500 G 3/8″ RKH-G-3/8″-4423 94.25 €
0.65 13 500 G 1/2″ RKH-G-1/2″-4423 101.55 €
0.75 16 400 G 5/8″ RKH-G-5/8″-4423 * €
1.5 20 400 G 3/4″ RKH-G-3/4″-4423 206.40 €
1.8 24 400 G 1″ RKH-G-1″-4423 225.75 €
3.8 32 350 G 1 1/4″ RKH-G-1 1/4″-4423 409.50 €
6.1 38 350 G 1 1/2″ RKH-G-1 1/2″-4423 531.70 €
9.1 48 350 G 2″ RKH-G-2″-4423 639.70 €
NPT-Female Thread ANSI B 2.1 POM – NBR
0.35 5 500 1/8″-27 NPT RKH-1/8″-NPT-4423 99.45 €
0.35 6 500 1/4″-18 NPT RKH-1/4″-NPT-4423 99.45 €
0.5 10 500 3/8″-18 NPT RKH-3/8″-NPT-4423 102.05 €
0.65 13 500 1/2″-14 NPT RKH-1/2″-NPT-4423 109.95 €
1.5 20 400 3/4″-14 NPT RKH-3/4″-NPT-4423 223.31 €
1.8 24 400 1″-11,5 NPT RKH-1″-NPT-4423 244.23 €
3.8 32 350 1 1/4″-11,5 NPT RKH-1 1/4″-NPT-4423 443.15 €
6.1 38 350 1 1/2″-11,5 NPT RKH-1 1/2″-NPT-4423 558.30 €
9.1 48 350 2″-11,5 NPT RKH-2″-NPT-4423 671.65 €
For Compression Fitting Light Series DIN 2353 POM – NBR
0.3 5 500 M 12 x 1,5 RKH-06-L-4423 94.70 €
0.3 6 500 M 14 x 1,5 RKH-08-L-4423 94.70 €
0.3 8 500 M 16 x 1,5 RKH-10-L-4423 92.00 €
0.5 10 500 M 18 x 1,5 RKH-12-L-4423 94.25 €
0.6 13 500 M 22 x 1,5 RKH-15-L-4423 101.55 €
0.6 13 500 M 26 x 1,5 RKH-18-L-4423 101.55 €
1.5 20 400 M 30 x 2 RKH-22-L-4423 206.40 €
1.8 24 400 M 36 x 2 RKH-28-L-4423 225.75 €
3.6 32 350 M 45 x 2 RKH-35-L-4423 409.50 €
5.9 38 350 M 52 x 2 RKH-42-L-4423 531.70 €
For Compression Fitting Heavy Series DIN 2353 POM – NBR
0.3 5 500 M 14 x 1,5 RKH-06-S-4423 94.70 €
0.35 5 500 M 16 x 1,5 RKH-08-S-4423 94.70 €
0.35 6 500 M 18 x 1,5 RKH-10-S-4423 92.00 €
0.35 8 500 M 20 x 1,5 RKH-12-S-4423 92.00 €
0.5 10 500 M 22 x 1,5 RKH-14-S-4423 97.20 €
0.6 13 500 M 24 x 1,5 RKH-16-S-4423 101.55 €
0.65 13 500 M 30 x 2 RKH-20-S-4423 101.55 €
1.5 20 400 M 36 x 2 RKH-25-S-4423 206.40 €
1.9 24 400 M 42 x 2 RKH-30-S-4423 225.75 €
3.7 32 350 M 52 x 2 RKH-38-S-4423 409.50 €
